УДК 007.681.5:519.714:519.766
МЕТОДИКА ИСПОЛЬЗОВАНИЯ РЕПОЗИТАРИЯ UCI
ДЛЯ ОЦЕНКИ КАЧЕСТВА МАТЕМАТИЧЕСКИХ МОДЕЛЕЙ
СИСТЕМ ИСКУССТВЕННОГО ИНТЕЛЛЕКТА
Луценко Е.В. - д.э.н., доцент
Кубанский государственный
аграрный университет
В статье предлагается методика преобразования исходных
данных тестовых задач для систем искусственного интеллекта из html-формата
в dbf-стандарт. Методика основана на использовании стандартных возможностей
Internet-броузера, Word, Excel, а также специально созданного программного
интерфейса.
Постановка задачи и пути ее решения
Одним из важнейших направлений развития информационных систем
является создание систем искусственного интеллекта (СИИ), в частности систем:
с интеллектуальной обратной связью (биологическая обратная связь и семантический
резонанс); распознавания образов; поддержки принятия решений; экспертных систем;
нейронных сетей; генетических алгоритмов и машинной эволюции; когнитивного
моделирования; выявления знаний из опыта (эмпирических фактов) и интеллектуального
анализа данных (data mining), а также ряда других.
В связи с наличием многих альтернатив возникает необходимость
оценки качества математических моделей и поддерживающих их систем искусственного
интеллекта (ММ СИИ). Сопоставимое сравнение различных моделей актуально
как для разработчиков моделей (адекватная самооценка своей работы),
так и для потребителей моделей (адекватная оценка моделей и обоснованный
выбор оптимальной из них по заданным критериям). Сопоставимость оценки
может быть обеспечена, если модели будут протестированы на одних и тех же
исходных данных по ряду типовых задач из области искусственного интеллекта.
Для этого необходимы:
1. Свободный доступ к тестовым исходным данным.
2. Методика, обеспечивающая преобразование исходных
данных из формы, доступной через Internet, в форму,
в которой они могут быть использованы в конкретной программной системе искусственного
интеллекта, реализующей ту или иную математическую модель.
1-е условие выполнено сотрудниками Школы информации
и компьютерных исследований Калифорнийского университета США (School of Information & Computer Science University
of California, Irvine, USA, http://www.ics.uci.edu), которыми создан и размещен в Internet по адресу: http://www.ics.uci.edu/~mlearn/MLSummary.html банк исходных данных по задачам искусственного интеллекта.
На момент написания настоящей статьи этот банк включает
базы исходных данных по следующим задачам: Abalone,
Adult, Annealing, Anonymous Microsoft Web Data, Arrhythmia, Artificial Characters,
Audiologys, Auto-Mpg, Automobile, Badges, Balance Scale, Balloons, Breast Cancer,
Wisconsin Breast Cancers, Pittsburgh Bridges, Car Evaluation, Census Income,
Chesss, Bach Chorales (time-series), Connect-4 Opening, Credit Screenings,
Computer Hardware, Contraceptive Method Choice, Covertype data, Cylinder Bands,
Dermatology, Diabetes Data, The Second Data Generation Program - DGP/2, Document
Understanding, EBL Domain Theories and Examples, Echocardiogram, Ecoli, Flags,Function
Findings, Glass Identification, Haberman's Survival Data, Hayes-Roth, Heart
Diseases, Hepatitis, Horse Colic, Housing (Boston), ICU Data, Image segmentation,
Internet Advertisements, Ionosphere, Iris Plant, Isolet Spoken Letter Recognition,
Kinship, Labor relations, LED Display Domains, Lenses, Letter Recognition,
Liver-disorders, Logic-theorist, Lung Cancer, Lymphography, Mechanical Analysis
Data, Meta-data, Mobile Robots, Molecular Biologys, MONK's Problems, Moral
Reasoner, Multiple Features, Mushrooms, MUSKs, Nursery, Othello Domain Theory,
Page Blocks Classification, Pima Indians Diabetes, Optical Recognition of Handwritten
Digits, Pen-Based Recognition of Handwritten Digits, Postoperative Patient,
Primary Tumor, Qualitative Structure Activity Relationships (QSARs), Quadraped
Animals Data Generator, Servo, Shuttle Landing Control, Solar Flares, Soybeans,
Challenger USA Space Shuttle O-Rings, Low Resolution Spectrometer, Spambase,
SPECT and SPECTF hearts, Sponge, Statlog Projects, Student Loan Relational,
Teaching Assistant Evaluation, Tic-Tac-Toe Endgame, Thyroid Disease, Trains,
University, Congressional Voting Records, Water Treatement Plant, Waveform
Data Generator, Wine Recognition, Yeast, Zoo, Undocumenteds.
Поэтому остается выполнить 2-е условие, а именно: разработать
типовую методику использования баз данных репозитария UCI для оценки качества
математических моделей систем искусственного интеллекта, что и является основной задачей данной
статьи.
На первый взгляд решение этой задачи является относительно
несложным, т.к. требует в основном знания и умения использования стандартных
возможностей Internet-броузера, Word и Excel. Однако как показывает опыт, это
вполне может представлять определенную сложность из-за большого числа операций
преобразования формы информации и принципиальной неполной формализуемости этого
процесса. Поэтому предмет данной статьи достаточно актуален.
Сформулируем основные требования к методикам, предназначенным
для этих целей, а также критерии их оценки и сравнения:
1. Высокая степень автоматизированности, т.е. минимизация
затрат ручного труда.
2. Высокая скорость преобразования информации и,
как следствие, – несущественность ее объема.
3. Высокая достоверность преобразования, т.е. отсутствие
ошибок.
Однако в литературе и в Internet не
приводятся методики аналогичного назначения. Исходя из этого можно предположить,
что в основном это преобразование осуществляется вручную, что не соответствует
сформулированным требованиям ни по одному из приведенных критериев.
Поэтому предлагается методика, свободная от указанных ограничений.
Основная идея этой методики состоит в том, что преобразование формы представления
исходных данных из HTML-формата непосредственно в базы данных системы осуществляется
в два основных этапа:

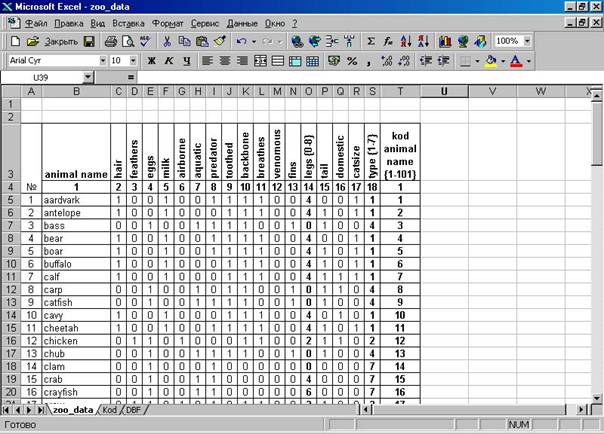

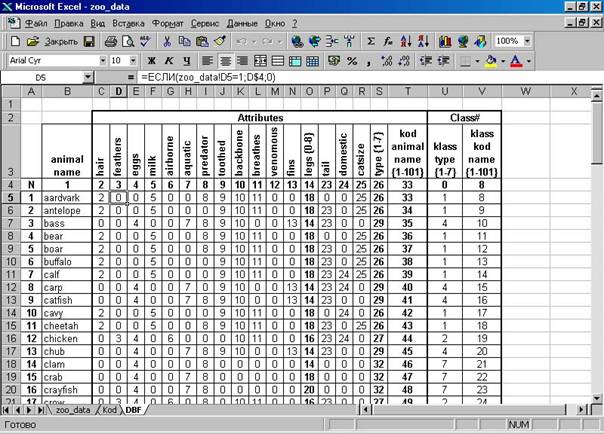

– на 1-м этапе с использованием стандартных возможностей
Word и Excel осуществляется преобразование исходных данных из HTML-формата

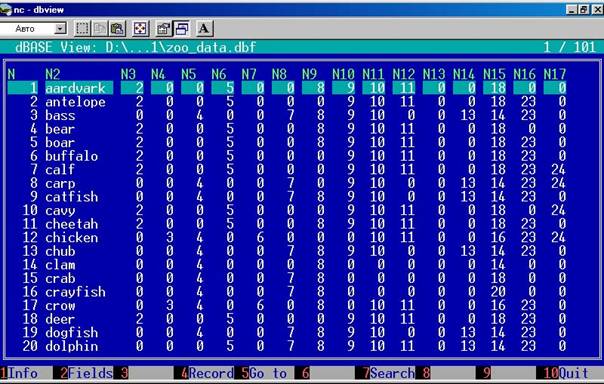

в промежуточные DBF-таблицы;
– на 2-м этапе с помощью специально разработанного программного
интерфейса осуществляется преобразование исходных данных из промежуточных DBF-таблиц
в стандарт баз данных используемой системы искусственного интеллекта.
Рассмотрим данную методику подробнее на примере преобразования
баз данных репозитария UCI по примеру ZOO-database в стандарт баз данных

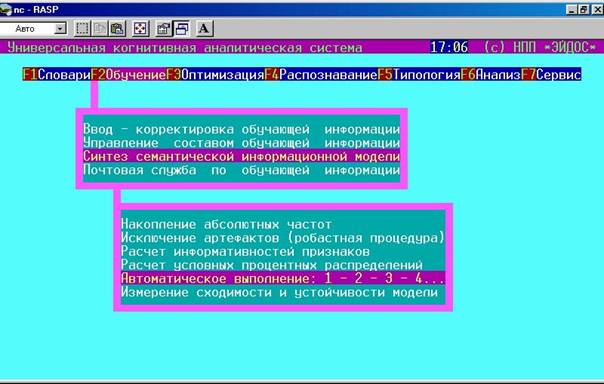

универсальной когнитивной аналитической системы "Эйдос" [2].
1-й этап: преобразование исходных данных из HTML-формата в промежуточные
DBF- таблицы
Характеристика исходных данных
Из Internet по адресу: http://ftp.ics.uci.edu/pub/machine-learning-databases/zoo/zoo.names получаем
исходную информацию: общее описание тестовой задачи (файл: zoo_names.htm) и обучающую выборку
(файл: zoo_data.htm),
которые приводятся далее без изменений.
Общее описание задачи (файл: zoo_names.htm):
Zoo Database
· From
Richard Forsyth
· Artificial
· 7
classes of animals
· 17
attributes (besides name), 15 Boolean and 2 numeric-valued
· No
missing attribute values
· Ftp Access
1. Title: Zoo database
2. Source Information
-- Creator: Richard
Forsyth
-- Donor: Richard S.
Forsyth
8 Grosvenor
Avenue
Mapperley
Park
Nottingham
NG3 5DX
0602-621676
-- Date: 5/15/1990
3. Past Usage:
-- None known other
than what is shown in Forsyth's PC/BEAGLE User's Guide.
4. Relevant Information:
-- A simple database
containing 17 Boolean-valued attributes. The "type"
attribute appears
to be the class attribute. Here is a breakdown of
which animals are
in which type: (I find it unusual that there are
2 instances of "frog" and
one of "girl"!)
Class# Set of animals:
====== ===============================================================
1 (41) aardvark,
antelope, bear, boar, buffalo, calf,
cavy,
cheetah, deer, dolphin, elephant,
fruitbat,
giraffe, girl, goat, gorilla, hamster,
hare,
leopard, lion, lynx, mink, mole, mongoose,
opossum,
oryx, platypus, polecat, pony,
porpoise,
puma, pussycat, raccoon, reindeer,
seal,
sealion, squirrel, vampire, vole, wallaby,wolf
2 (20) chicken,
crow, dove, duck, flamingo, gull, hawk,
kiwi,
lark, ostrich, parakeet, penguin, pheasant,
rhea,
skimmer, skua, sparrow, swan, vulture, wren
3 (5) pitviper,
seasnake, slowworm, tortoise, tuatara
4 (13) bass,
carp, catfish, chub, dogfish, haddock,
herring,
pike, piranha, seahorse, sole, stingray, tuna
5 (4) frog,
frog, newt, toad
6 (8) flea,
gnat, honeybee, housefly, ladybird, moth, termite, wasp
7 (10) clam,
crab, crayfish, lobster, octopus,
scorpion,
seawasp, slug, starfish, worm
5. Number of Instances:
101
6. Number of Attributes:
18 (animal name, 15 Boolean attributes, 2 numerics)
7. Attribute Information:
(name of attribute and type of value domain)
1. animal name:
Unique for each instance
2. hair
Boolean
3. feathers
Boolean
4. eggs
Boolean
5. milk
Boolean
6. airborne
Boolean
7. aquatic
Boolean
8. predator
Boolean
9. toothed
Boolean
10. backbone
Boolean
11. breathes
Boolean
12. venomous
Boolean
13. fins
Boolean
14. legs
Numeric (set of values: {0,2,4,5,6,8})
15. tail
Boolean
16. domestic
Boolean
17. catsize
Boolean
18. type
Numeric (integer values in range [1,7])
8. Missing Attribute Values:
None
9. Class Distribution:
Given above
Обучающая выборка (файл: zoo_data.htm)
aardvark,1,0,0,1,0,0,1,1,1,1,0,0,4,0,0,1,1
antelope,1,0,0,1,0,0,0,1,1,1,0,0,4,1,0,1,1
bass,0,0,1,0,0,1,1,1,1,0,0,1,0,1,0,0,4
bear,1,0,0,1,0,0,1,1,1,1,0,0,4,0,0,1,1
boar,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
buffalo,1,0,0,1,0,0,0,1,1,1,0,0,4,1,0,1,1
calf,1,0,0,1,0,0,0,1,1,1,0,0,4,1,1,1,1
carp,0,0,1,0,0,1,0,1,1,0,0,1,0,1,1,0,4
catfish,0,0,1,0,0,1,1,1,1,0,0,1,0,1,0,0,4
cavy,1,0,0,1,0,0,0,1,1,1,0,0,4,0,1,0,1
cheetah,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
chicken,0,1,1,0,1,0,0,0,1,1,0,0,2,1,1,0,2
chub,0,0,1,0,0,1,1,1,1,0,0,1,0,1,0,0,4
clam,0,0,1,0,0,0,1,0,0,0,0,0,0,0,0,0,7
crab,0,0,1,0,0,1,1,0,0,0,0,0,4,0,0,0,7
crayfish,0,0,1,0,0,1,1,0,0,0,0,0,6,0,0,0,7
crow,0,1,1,0,1,0,1,0,1,1,0,0,2,1,0,0,2
deer,1,0,0,1,0,0,0,1,1,1,0,0,4,1,0,1,1
dogfish,0,0,1,0,0,1,1,1,1,0,0,1,0,1,0,1,4
dolphin,0,0,0,1,0,1,1,1,1,1,0,1,0,1,0,1,1
dove,0,1,1,0,1,0,0,0,1,1,0,0,2,1,1,0,2
duck,0,1,1,0,1,1,0,0,1,1,0,0,2,1,0,0,2
elephant,1,0,0,1,0,0,0,1,1,1,0,0,4,1,0,1,1
flamingo,0,1,1,0,1,0,0,0,1,1,0,0,2,1,0,1,2
flea,0,0,1,0,0,0,0,0,0,1,0,0,6,0,0,0,6
frog,0,0,1,0,0,1,1,1,1,1,0,0,4,0,0,0,5
frog,0,0,1,0,0,1,1,1,1,1,1,0,4,0,0,0,5
fruitbat,1,0,0,1,1,0,0,1,1,1,0,0,2,1,0,0,1
giraffe,1,0,0,1,0,0,0,1,1,1,0,0,4,1,0,1,1
girl,1,0,0,1,0,0,1,1,1,1,0,0,2,0,1,1,1
gnat,0,0,1,0,1,0,0,0,0,1,0,0,6,0,0,0,6
goat,1,0,0,1,0,0,0,1,1,1,0,0,4,1,1,1,1
gorilla,1,0,0,1,0,0,0,1,1,1,0,0,2,0,0,1,1
gull,0,1,1,0,1,1,1,0,1,1,0,0,2,1,0,0,2
haddock,0,0,1,0,0,1,0,1,1,0,0,1,0,1,0,0,4
hamster,1,0,0,1,0,0,0,1,1,1,0,0,4,1,1,0,1
hare,1,0,0,1,0,0,0,1,1,1,0,0,4,1,0,0,1
hawk,0,1,1,0,1,0,1,0,1,1,0,0,2,1,0,0,2
herring,0,0,1,0,0,1,1,1,1,0,0,1,0,1,0,0,4
honeybee,1,0,1,0,1,0,0,0,0,1,1,0,6,0,1,0,6
housefly,1,0,1,0,1,0,0,0,0,1,0,0,6,0,0,0,6
kiwi,0,1,1,0,0,0,1,0,1,1,0,0,2,1,0,0,2
ladybird,0,0,1,0,1,0,1,0,0,1,0,0,6,0,0,0,6
lark,0,1,1,0,1,0,0,0,1,1,0,0,2,1,0,0,2
leopard,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
lion,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
lobster,0,0,1,0,0,1,1,0,0,0,0,0,6,0,0,0,7
lynx,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
mink,1,0,0,1,0,1,1,1,1,1,0,0,4,1,0,1,1
mole,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,0,1
mongoose,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
moth,1,0,1,0,1,0,0,0,0,1,0,0,6,0,0,0,6
newt,0,0,1,0,0,1,1,1,1,1,0,0,4,1,0,0,5
octopus,0,0,1,0,0,1,1,0,0,0,0,0,8,0,0,1,7
opossum,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,0,1
oryx,1,0,0,1,0,0,0,1,1,1,0,0,4,1,0,1,1
ostrich,0,1,1,0,0,0,0,0,1,1,0,0,2,1,0,1,2
parakeet,0,1,1,0,1,0,0,0,1,1,0,0,2,1,1,0,2
penguin,0,1,1,0,0,1,1,0,1,1,0,0,2,1,0,1,2
pheasant,0,1,1,0,1,0,0,0,1,1,0,0,2,1,0,0,2
pike,0,0,1,0,0,1,1,1,1,0,0,1,0,1,0,1,4
piranha,0,0,1,0,0,1,1,1,1,0,0,1,0,1,0,0,4
pitviper,0,0,1,0,0,0,1,1,1,1,1,0,0,1,0,0,3
platypus,1,0,1,1,0,1,1,0,1,1,0,0,4,1,0,1,1
polecat,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
pony,1,0,0,1,0,0,0,1,1,1,0,0,4,1,1,1,1
porpoise,0,0,0,1,0,1,1,1,1,1,0,1,0,1,0,1,1
puma,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
pussycat,1,0,0,1,0,0,1,1,1,1,0,0,4,1,1,1,1
raccoon,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
reindeer,1,0,0,1,0,0,0,1,1,1,0,0,4,1,1,1,1
rhea,0,1,1,0,0,0,1,0,1,1,0,0,2,1,0,1,2
scorpion,0,0,0,0,0,0,1,0,0,1,1,0,8,1,0,0,7
seahorse,0,0,1,0,0,1,0,1,1,0,0,1,0,1,0,0,4
seal,1,0,0,1,0,1,1,1,1,1,0,1,0,0,0,1,1
sealion,1,0,0,1,0,1,1,1,1,1,0,1,2,1,0,1,1
seasnake,0,0,0,0,0,1,1,1,1,0,1,0,0,1,0,0,3
seawasp,0,0,1,0,0,1,1,0,0,0,1,0,0,0,0,0,7
skimmer,0,1,1,0,1,1,1,0,1,1,0,0,2,1,0,0,2
skua,0,1,1,0,1,1,1,0,1,1,0,0,2,1,0,0,2
slowworm,0,0,1,0,0,0,1,1,1,1,0,0,0,1,0,0,3
slug,0,0,1,0,0,0,0,0,0,1,0,0,0,0,0,0,7
sole,0,0,1,0,0,1,0,1,1,0,0,1,0,1,0,0,4
sparrow,0,1,1,0,1,0,0,0,1,1,0,0,2,1,0,0,2
squirrel,1,0,0,1,0,0,0,1,1,1,0,0,2,1,0,0,1
starfish,0,0,1,0,0,1,1,0,0,0,0,0,5,0,0,0,7
stingray,0,0,1,0,0,1,1,1,1,0,1,1,0,1,0,1,4
swan,0,1,1,0,1,1,0,0,1,1,0,0,2,1,0,1,2
termite,0,0,1,0,0,0,0,0,0,1,0,0,6,0,0,0,6
toad,0,0,1,0,0,1,0,1,1,1,0,0,4,0,0,0,5
tortoise,0,0,1,0,0,0,0,0,1,1,0,0,4,1,0,1,3
tuatara,0,0,1,0,0,0,1,1,1,1,0,0,4,1,0,0,3
tuna,0,0,1,0,0,1,1,1,1,0,0,1,0,1,0,1,4
vampire,1,0,0,1,1,0,0,1,1,1,0,0,2,1,0,0,1
vole,1,0,0,1,0,0,0,1,1,1,0,0,4,1,0,0,1
vulture,0,1,1,0,1,0,1,0,1,1,0,0,2,1,0,1,2
wallaby,1,0,0,1,0,0,0,1,1,1,0,0,2,1,0,1,1
wasp,1,0,1,0,1,0,0,0,0,1,1,0,6,0,0,0,6
wolf,1,0,0,1,0,0,1,1,1,1,0,0,4,1,0,1,1
worm,0,0,1,0,0,0,0,0,0,1,0,0,0,0,0,0,7
wren,0,1,1,0,1,0,0,0,1,1,0,0,2,1,0,0,2
Некоторые замечания к общему описанию задачиСчитаем необходимым согласится с мнением модератора UCI,
который отметил два несоответствия в общем описании задачи (см. п.4): – во-первых, 18-й атрибут "type" на самом деле содержит информацию о принадлежности
объекта к классу и, поэтому, относится не к описательным шкалам и градациям,
а к классификационным; – во-вторых, в 5-м классе 2 раза указан один и тот же
объект "frog" (возможно, они разного пола?). Кроме того, проанализировав общее описание задачи, представленное
репозитарием UCI, мы также отмечаем ряд несоответствий. Так, 1-й атрибут "animal
name" является прямым указанием на объект и не должен включаться
в систему атрибутов, т.к. это делает задачу идентификации объектов тривиальной.
Классы автором задачи никак не названы и мы дали им свои названия. Вызывает
некоторое сомнение объединение в один класс, который мы условно назвали "Многоногие",
представителей различных видов, например таких, как скорпион и осьминог. Этапы разработки семантической информационной модели Разработка семантической информационной модели (СИМ) в
системе "Эйдос" осуществляется в ряд этапов [2]: – формализация предметной области (разработка классификационных
и описательных шкал и градаций); – подготовка и ввод обучающей выборки; – синтез СИМ; – оптимизация СИМ; – проверка адекватности СИМ (измерение внутренней и внешней
дифференциальной и интегральной валидности). Если модель обладает достаточной адекватностью, то принимается
решение о ее использовании в режиме идентификации и прогнозирования, а также
об анализе предметной области путем исследования ее семантической информационной
модели. Формализация предметной области: разработка классификационных и описательных
шкал и градаций С учетом сформулированных замечаний к общему описанию
задачи классификационные шкалы и градации будут иметь вид: 1. Млекопитающие. 2. Птицы. 3. Пресмыкающиеся. 4. Рыбы. 5. Земноводные. 6. Насекомые. 7. Многоногие. Описательные шкалы и градации, приведенные в общем
описании задачи, включают в основном булевы атрибуты, а также один количественный:
14. legs (количество
ног). Этот атрибут мы преобразовали в шкалу с булевыми градациями. После
этого, с учетом сделанных замечаний к общему описанию задачи, описательные
шкалы и градации приняли вид, представленный в таблице 1. Таблица 1 – ОПИСАТЕЛЬНЫЕ ШКАЛЫ И ГРАДАЦИИ
| Код |
Наименование |
Код |
Наименование |
Код |
Наименование |
| 2 |
hair |
10 |
backbone |
18 |
legs-4 |
| 3 |
feathers |
11 |
breathes |
19 |
legs-5 |
| 4 |
eggs |
12 |
venomous |
20 |
legs-6 |
| 5 |
milk |
13 |
fins |
21 |
legs-7 |
| 6 |
airborne |
14 |
legs-0 |
22 |
legs-8 |
| 7 |
aquatic |
15 |
legs-1 |
23 |
tail |
| 8 |
predator |
16 |
legs-2 |
24 |
domestic |
| 9 |
toothed |
17 |
legs-3 |
25 |
catsize |
Таблица 1 преобразуется из HTML-формата в Excel следующим
образом: 1. Отмечаем блоком в Internet-броузере ту часть раздела
7 общего описания задачи (файл: zoo_names.htm),
в которой перечислены атрибуты, копируем ее в буфер обмена, переходим в Word
и вставляем из буфера обмена в документ. 2. Записываем обучающую выборку в форме TXT-файла с именем zoo_names.txt в
стандарте "Текст DOS с разбиением на строки". 3. Загружаем Excel и выполняем шаги: – считываем файл zoo_names.txt в
Excel, предварительно указав в окне "Тип файлов" вариант "Все
файлы"; – задаем формат файла "DOS или OS/2 (PC-8) и нажимаем
кнопку: "Далее"; – задаем символ-разделитель "Символ табуляции" и "считать
последовательные разделители одним" и нажимаем кнопку "Готово".

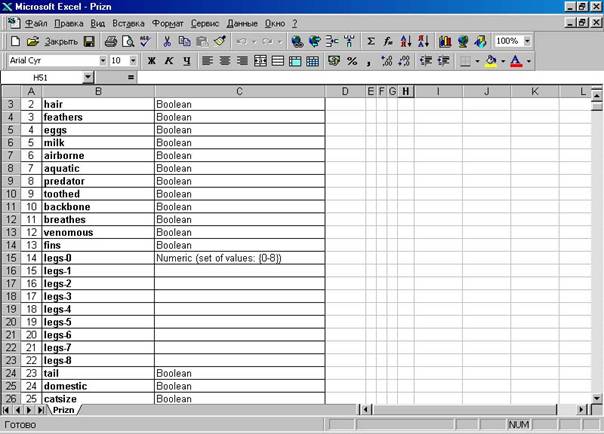

После некоторой корректировки получаем вид описательных шкал и градаций,
представленный на рисунке 1; – записываем Excel-файл с описательными шкалами и градациями
с именем Prizn.xls.
|
|
| Рисунок 1.
Справочник атрибутов в Excel-представлении |
Подготовка и ввод обучающей выборки С обучающей выборкой осуществляем следующие преобразования
формы представления: 1. Отмечаем блоком в Internet-броузере при просмотре файла zoo_data.htm весь
файл, копируем его в буфер обмена, переходим в Word и вставляем из буфера
обмена в документ. 2. Записываем обучающую выборку в форме TXT-файла с именем zoo_data.txt в
стандарте "Текст DOS с разбиением на строки". 3. Загружаем Excel и выполняем шаги: – считываем файл zoo_data.txt в
Excel, предварительно указав в окне: "Тип файлов" вариант: "Все
файлы", появляется 1-е окно (рисунок 2); – в 1-м окне задаем формат файла: "DOS или OS/2 (PC-8)
и нажимаем кнопку: "Далее", появляется 2-е окно (рисунок 3);
 |
 |
| Рисунок 2.
Excel-окно №1 |
Рисунок 3.
Excel-окно №2 |
– во 2-м окне задаем символ-разделитель "запятая" и
нажимаем кнопку: "Далее", появляется 3-е окно (рисунок 4); – нажимаем "Готово" и появляется 4-е окно (рисунок
5):
 |
 |
| Рисунок 4.
Excel-окно №3 |
Рисунок 5.
Excel-окно №4 |
4. Оформляем Excel-таблицу, представленную на рисунке
5, с использованием информации, содержащейся в общем описании задачи. В результате
получаем таблицу (рисунок 6) и записываем ее в Excel-книге с именем: zoo_data.xls.
 |
| Рисунок 6.
Вид фрагмента обучающей выборки в Excel |

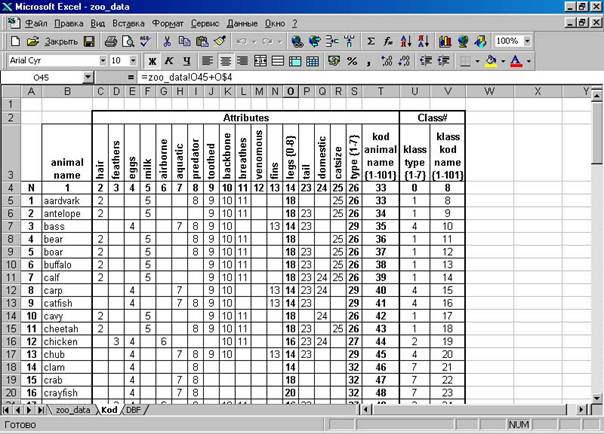

5. Создаем в Excel-книге zoo_data.xls еще
один лист с именем Kod,
в котором булевы значения, означающие "есть атрибут/нет атрибута",
заменяются в описательных шкалах и градациях кодами атрибутов (рисунок 7):
 |
| Рисунок 7.
Лист кодов обучающей выборки в Excel |
6. Создаем Excel-страницу для преобразования в DBF-стандарт:
модифицируем формулу, заменяя пробелы (нет кода) нулями, с целью сохранения
единого типа данных для столбцов таблицы, которые станут полями базы данных.
Получаем таблицу, фрагмент которой приведен на рисунке 8.
 |
Рисунок 8.
Лист кодов обучающей выборки в Excel
для преобразования в DBF-стандарт |
7. Записываем лист "DBF" Excel-таблицы в DBF-стандарте: – отмечаем блоком подтаблицу: A4:V105, в которой находятся
коды атрибутов и классов; – помещаем отмеченный блок в буфер обмена; – выбираем режим "Файл – Сохранить как – Тип файла:
DBF 4 (DBASE IV) – Сохранить". 8. Аналогично записываем в DBF-стандарте Excel-таблицу Prizn.xls. В результате получаем промежуточные DBF-файлы с именами: – Zoo_data.dbf: база
данных с кодами признаков (атрибутов); – Prizn.dbf: база
данных с признаками (атрибутами). Фрагменты этих баз данных, как они отображаются в просмотрщике,
представлены на рисунках 9 и 10. Отметим, что эти промежуточные базы данных
содержат всю необходимую и достаточную информацию в заданном стандарте для
выполнения следующего – 2-го этапа работы.
 |
| Рисунок 9.
Фрагмент базы данных: Zoo_data.DBF |
 |

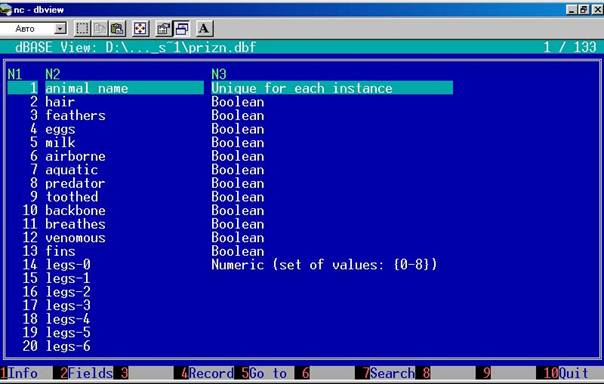

| Рисунок 10.
Фрагмент базы данных: Prizn.DBF |
2-й этап: преобразование исходных данных из промежуточных DBF-файлов в
базы данных системы "Эйдос" Программный интерфейс для преобразования промежуточных DBF-файлов в базы
данных системы "Эйдос" Предлагается программный интерфейс, обеспечивающий автоматическое
преобразование промежуточных DBF-файлов Zoo_data.dbf и Prizn.dbf в
базы данных системы "Эйдос" (исходный текст на языке программирования
– xBase приведен ниже): ******************************************************************************** *** ФОРМИРОВАНИЕ КЛАССИФИКАЦИОННЫХ
И ОПИСАТЕЛЬНЫХ ШКАЛ И ГРАДАЦИЙ, *** А ТАКЖЕ ОБУЧАЮЩЕЙ
ВЫБОРКИ ИЗ DBF-Excel-файла РЕПОЗИТАРИЯ UCI ПО ЖИВОТНЫМ *** http://ftp.ics.uci.edu/pub/machine-learning-databases/zoo/zoo.names *** Луценко Е.В., 10/18/04
01:19pm ********************************************* scr23 = SAVESCREEN(0,0,24,79) SET CURSOR OFF SET DATE ITALIAN SET DECIMALS TO 15 SET ESCAPE On FOR J=0 TO 24 @J,0 SAY REPLICATE(" ",80)
COLOR "rg+/N" NEXT SHOWTIME(0,60,.F.,"rg+/n",.F.,.F.) Mess = " === ФОРМИРОВАНИЕ
СПРАВОЧНИКОВ КЛАССИФИКАЦИОННЫХ ШКАЛ === " @2,40-LEN(Mess)/2 SAY
Mess COLOR "rg+/rb" Vid = "Y" @17, 6 SAY "Включать
в признаки коды наименования животного и его вида <Y/N>? #" COLOR "w+/rb" * 0123456789012345678901234567890123456789012345678901234567890123456789012345678 * 0 10
20 30 40 50 60 70 @17,72 GET Vid PICTURE "X" COLOR "rg+/r" SET CURSOR ON;READ;SET
CURSOR OFF IF Vid <> "Y" .AND.
Vid <> "N" Vid = "N" ENDIF USE Object EXCLUSIVE
NEW;ZAP USE Zoo_data EXCLUSIVE
NEW ArObj := {} AADD(ArObj,"МЛЕКОПИТАЮЩИЕ ") AADD(ArObj,"ПТИЦЫ ") AADD(ArObj,"ПРЕСМЫКАЮЩИЕСЯ?") AADD(ArObj,"РЫБЫ ") AADD(ArObj,"ЗЕМНОВОДНЫЕ ") AADD(ArObj,"НАСЕКОМЫЕ ") AADD(ArObj,"МНОГОНОГИЕ ") SELECT Zoo_data DBGOTOP() DO WHILE .NOT. EOF() AADD(ArObj,FIELDGET(2)) DBSKIP(1) ENDDO SELECT Object DBGOTOP() FOR j=1 TO LEN(ArObj) APPEND BLANK REPLACE Kod WITH
j REPLACE Name WITH
ArObj[j] NEXT CLOSE ALL Mess = " ======
ФОРМИРОВАНИЕ СПРАВОЧНИКОВ ОПИСАТЕЛЬНЫХ ШКАЛ ====== " USE Prizn EXCLUSIVE
NEW USE Priz_per EXCLUSIVE
NEW;ZAP ArPr := {} SELECT Prizn DBGOTOP() DO WHILE .NOT. EOF() AADD(ArPr,FIELDGET(2)) DBSKIP(1) ENDDO SELECT Priz_per DBGOTOP() FOR j=1 TO IF(Vid="Y",LEN(ArPr),25) APPEND BLANK REPLACE Kod WITH
j REPLACE Name WITH
ArPr[j] NEXT @24,0 SAY REPLICATE("-",80)
COLOR "rb/n" CLOSE ALL Mess = " ============
ФОРМИРОВАНИЕ ОБУЧАЮЩЕЙ ВЫБОРКИ ============= " CLOSE ALL USE Zoo_data EXCLUSIVE
NEW USE ObInfZag EXCLUSIVE
NEW;ZAP USE ObInfKpr EXCLUSIVE
NEW;ZAP N_Rec = RECCOUNT() DBGOTOP() @24,0 SAY REPLICATE("-",80)
COLOR "rb/n" SELECT Zoo_data DBGOTOP() DO WHILE .NOT. EOF() ArObj := {} FOR j=1 TO 2 AADD(ArObj,FIELDGET(j)) NEXT FOR j=21 TO 22 AADD(ArObj,FIELDGET(j)) NEXT ArPr := {} FOR j=3 TO 20 Mv = FIELDGET(j) IF Mv > 0 IF Vid = "Y" AADD(ArPr,Mv) ELSE IF Mv <=
25 AADD(ArPr,Mv) ENDIF ENDIF ENDIF NEXT ****** Запись массива
кодов классов из БД Zoo_data в БД ObInfZag SELECT ObInfZag APPEND BLANK FOR j=1 TO LEN(ArObj) FIELDPUT(j,ArObj[j]) NEXT ****** Запись массива
кодов признаков из БД Zoo_data в БД ObInfKpr SELECT ObInfKpr APPEND BLANK FIELDPUT(1,ArObj[1]) k=2 FOR j=1 TO LEN(ArPr) IF k <= 12 FIELDPUT(k++,ArPr[j]) ELSE APPEND BLANK FIELDPUT(1,ArObj[1]) k=2 FIELDPUT(k,ArPr[j]) ENDIF NEXT SELECT Zoo_data DBSKIP(1) ENDDO RESTSCREEN(0,0,24,79,scr23) CLOSE ALL QUIT Программный интерфейс автоматически заполняет исходными
данными следующие базы данных системы "Эйдос": – Object.dbf: классы
(классификационные шкалы и градации); – Priz_per.dbf: атрибуты
(описательные шкалы и градации); – ObInfZag.dbf: обучающая
выборка (главная база данных); – ObInfKpr.dbf: обучающая
выборка (связанная база данных). В результате система "Эйдос" готова к синтезу
семантической информационной модели и выполнению последующих этапов работ. Синтез семантической информационной модели Синтез СИМ состоит в расчете ряда баз данных, главной
из которых является матрица информативностей. Этот синтез осуществляется
на основе информации, содержащейся в файлах, перечисленных в предыдущем разделе.
Для этих целей используется режим: "Обучение – Синтез семантической
информационной модели – Автоматическое выполнение 1-2-3-4" (рисунок
11):
 |
| Рисунок 11.
Режим: "Синтез семантической информационной модели" |
Оптимизация семантической информационной модели Оптимизация СИМ состоит в удалении из модели атрибутов
с низкой селективной силой (по сути это Парето-оптимизация или ортонормирование)

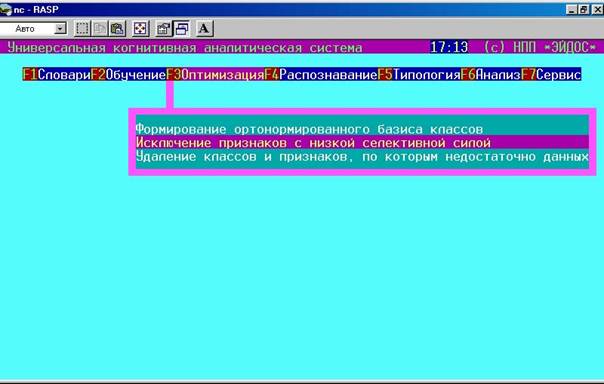

и осуществляется в режиме: "Исключение признаков с низкой селективной
силой" подсистемы "Оптимизация" (рисунок 12).
 |
Рисунок 12.
Подсистема: "Оптимизация семантической
информационной модели" |
В данном случае оптимизации СИМ не требуется, т.к. система
признаков в модели содержит всего 25 булевых градаций, и все они, в основном,
имеют достаточно высокую значимость, что видно из характерной формы Парето-диаграммы
с отсутствием выраженной "полочки" (рисунок 13):
 |

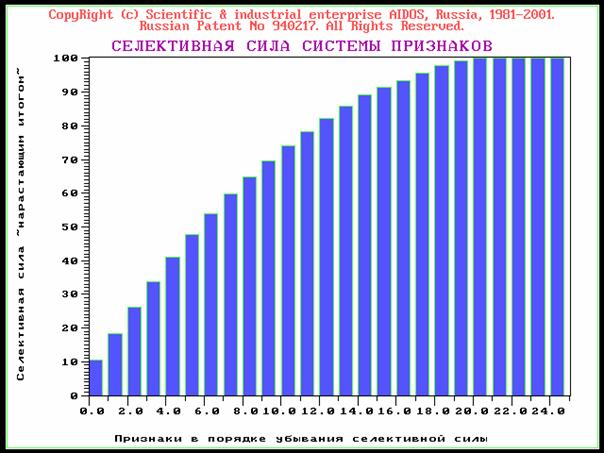

Рисунок 13.
Парето-диаграмма атрибутов
(накопительная, т.е. логистическая, кривая значимости атрибутов) |
Проверка адекватности семантической информационной модели Верификацию модели предлагается проверить путем
расчета внутренней дифференциальной и интегральной валидности [1]. Необходимо отметить, что внутренняя валидность варианта
семантической информационной модели, не учитывающей сделанные выше замечания
к общему описанию задачи, составляет 100 %. Для измерения валидности модели выполняются следующие
действия: 1. Скопировать обучающую выборку в распознаваемую
в подсистеме: "F2 Обучение – ввод корректировка обучающей информации
– F5 Об.инф.->Расп.анк. – F2 Перезапись БД распознаваемых анкет – F1 Копировать
всю БД". 2. Выполнить пакетное распознавание в подсистеме: "F4
Распознавание – Пакетное распознавание – Критерий сходства 1-й (корреляция)". 3. Измерить внутреннюю интегральную и дифференциальную
валидность информационной модели в подсистеме: "F6 Анализ". Результаты измерения внутренней валидности семантической
информационной модели приведены в таблице 2:

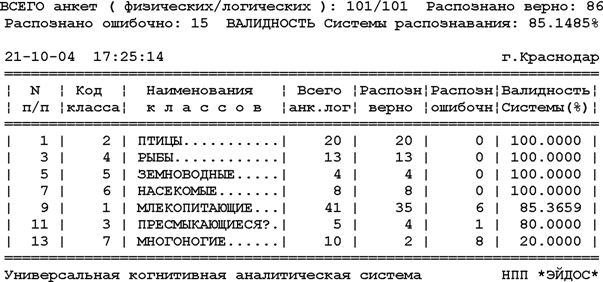

Таблица 2
– ИЗМЕРЕНИЕ ВАЛИДНОСТИ
СЕМАНТИЧЕСКОЙ ИНФОРМАЦИОННОЙ МОДЕЛИ |
 |
Обобщенные результаты распознавания представлены в таблице
3. Красным цветом и жирным шрифтом отмечены ошибочно идентифицированные объекты. Таблица 3 – ИТОГОВЫЕ РЕЗУЛЬТАТЫ ИДЕНТИФИКАЦИИ 22-10-04 10:35:33
г.Краснодар ========================================================================== ¦ N° ¦ Наим.физ.¦ Распозн.как класс¦ Фактический класс¦Процент
¦Интегр.¦ ¦анкеты¦ источника¦Код¦Наименование ¦Код¦Наименование
¦сходства¦кач-во ¦ ========================================================================== ¦ 1 ¦ aardvark ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
45.153¦ 58.327¦ ¦ 2 ¦ antelope ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.860¦ 72.096¦ ¦ 3 ¦ bass ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
69.091¦ 69.802¦ ¦ 4 ¦ bear ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
45.153¦ 58.327¦ ¦ 5 ¦ boar ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 6 ¦ buffalo ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.860¦ 72.096¦ ¦ 7 ¦ calf ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
50.381¦ 79.729¦ ¦ 8 ¦ carp ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
56.509¦ 60.908¦ ¦ 9 ¦ catfish ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
69.091¦ 69.802¦ ¦ 10 ¦ cavy ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
44.637¦ 49.336¦ ¦ 11 ¦ cheetah ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 12 ¦ chicken ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
68.532¦ 81.600¦ ¦ 13 ¦ chub ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
69.091¦ 69.802¦ ¦ 14 ¦ clam ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦ 7 ¦МНОГОНОГИЕ
¦ 39.293¦ 22.460¦ ¦ 15 ¦ crab ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 7 ¦МНОГОНОГИЕ
¦ 56.552¦ 56.270¦ ¦ 16 ¦ crayfish ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 7 ¦МНОГОНОГИЕ
¦ 31.918¦ 14.669¦ ¦ 17 ¦ crow ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
61.940¦ 73.682¦ ¦ 18 ¦ deer ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.860¦ 72.096¦ ¦ 19 ¦ dogfish ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
57.215¦ 71.018¦ ¦ 20 ¦ dolphin ¦ 4 ¦РЫБЫ..........¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
45.813¦ 59.973¦ ¦ 21 ¦ dove ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
68.532¦ 81.600¦ ¦ 22 ¦ duck ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
62.602¦ 69.240¦ ¦ 23 ¦ elephant ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.860¦ 72.096¦ ¦ 24 ¦ flamingo ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
58.945¦ 78.981¦ ¦ 25 ¦ flea ¦ 6 ¦НАСЕКОМЫЕ.....¦ 6 ¦НАСЕКОМЫЕ.....¦
57.880¦ 53.753¦ ¦ 26 ¦ frog ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 5 ¦ЗЕМНОВОДНЫЕ...¦
56.991¦ 58.285¦ ¦ 27 ¦ frog ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 5 ¦ЗЕМНОВОДНЫЕ...¦
74.297¦ 59.241¦ ¦ 28 ¦ fruitbat ¦ 2 ¦ПТИЦЫ.........¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
29.712¦ 33.413¦ ¦ 29 ¦ giraffe ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.860¦ 72.096¦ ¦ 30 ¦ girl ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
37.676¦ 59.877¦ ¦ 31 ¦ gnat ¦ 6 ¦НАСЕКОМЫЕ.....¦ 6 ¦НАСЕКОМЫЕ.....¦
70.170¦ 62.829¦ ¦ 32 ¦ goat ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
50.381¦ 79.729¦ ¦ 33 ¦ gorilla ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
34.549¦ 50.131¦ ¦ 34 ¦ gull ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
53.136¦ 62.059¦ ¦ 35 ¦ haddock ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
72.286¦ 74.190¦ ¦ 36 ¦ hamster ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
45.203¦ 61.201¦ ¦ 37 ¦ hare ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
41.787¦ 52.991¦ ¦ 38 ¦ hawk ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
61.940¦ 73.682¦ ¦ 39 ¦ herring ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
69.091¦ 69.802¦ ¦ 40 ¦ honeybee ¦ 6 ¦НАСЕКОМЫЕ.....¦ 6 ¦НАСЕКОМЫЕ.....¦
77.866¦ 63.618¦ ¦ 41 ¦ housefly ¦ 6 ¦НАСЕКОМЫЕ.....¦ 6 ¦НАСЕКОМЫЕ.....¦
68.475¦ 65.459¦ ¦ 42 ¦ kiwi ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
45.650¦ 56.201¦ ¦ 43 ¦ ladybird ¦ 6 ¦НАСЕКОМЫЕ.....¦ 6 ¦НАСЕКОМЫЕ.....¦
46.561¦ 40.244¦ ¦ 44 ¦ lark ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
72.585¦ 82.063¦ ¦ 45 ¦ leopard ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 46 ¦ lion ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 47 ¦ lobster ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 7 ¦МНОГОНОГИЕ....¦
31.918¦ 14.669¦ ¦ 48 ¦ lynx ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 49 ¦ mink ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
37.537¦ 54.433¦ ¦ 50 ¦ mole ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
40.754¦ 51.203¦ ¦ 51 ¦ mongoose ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 52 ¦ moth ¦ 6 ¦НАСЕКОМЫЕ.....¦ 6 ¦НАСЕКОМЫЕ.....¦
68.475¦ 65.459¦ ¦ 53 ¦ newt ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 5 ¦ЗЕМНОВОДНЫЕ...¦
31.652¦ 34.274¦ ¦ 54 ¦ octopus ¦ 7 ¦МНОГОНОГИЕ....¦ 7 ¦МНОГОНОГИЕ....¦
32.232¦ 37.177¦ ¦ 55 ¦ opossum ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
40.754¦ 51.203¦ ¦ 56 ¦ oryx ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.860¦ 72.096¦ ¦ 57 ¦ ostrich ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
42.539¦ 65.476¦ ¦ 58 ¦ parakeet ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
68.532¦ 81.600¦ ¦ 59 ¦ penguin ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
25.030¦ 42.429¦ ¦ 60 ¦ pheasant ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
72.585¦ 82.063¦ ¦ 61 ¦ pike ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
57.215¦ 71.018¦ ¦ 62 ¦ piranha ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
69.091¦ 69.802¦ ¦ 63 ¦ pitviper ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦
66.439¦ 56.486¦ ¦ 64 ¦ platypus ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
14.210¦ 31.316¦ ¦ 65 ¦ polecat ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 66 ¦ pony ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
50.381¦ 79.729¦ ¦ 67 ¦ porpoise ¦ 4 ¦РЫБЫ..........¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
45.813¦ 59.973¦ ¦ 68 ¦ puma ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 69 ¦ pussycat ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
49.870¦ 80.029¦ ¦ 70 ¦ raccoon ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 71 ¦ reindeer ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
50.381¦ 79.729¦ ¦ 72 ¦ rhea ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
33.019¦ 56.339¦ ¦ 73 ¦ scorpion ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦ 7 ¦МНОГОНОГИЕ....¦
41.478¦ 34.054¦ ¦ 74 ¦ seahorse ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
72.286¦ 74.190¦ ¦ 75 ¦ seal ¦ 4 ¦РЫБЫ..........¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
42.257¦ 46.155¦ ¦ 76 ¦ sealion ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
22.089¦ 34.131¦ ¦ 77 ¦ seasnake ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦
52.601¦ 33.745¦ ¦ 78 ¦ seawasp ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 7 ¦МНОГОНОГИЕ....¦
51.925¦ 13.781¦ ¦ 79 ¦ skimmer ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
53.136¦ 62.059¦ ¦ 80 ¦ skua ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
53.136¦ 62.059¦ ¦ 81 ¦ slowworm ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦
38.461¦ 37.271¦ ¦ 82 ¦ slug ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
32.953¦ 16.992¦ ¦ 83 ¦ sole ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
72.286¦ 74.190¦ ¦ 84 ¦ sparrow ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
72.585¦ 82.063¦ ¦ 85 ¦ squirrel ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
29.979¦ 36.725¦ ¦ 86 ¦ starfish ¦ 7 ¦МНОГОНОГИЕ....¦ 7 ¦МНОГОНОГИЕ....¦
48.217¦ 40.232¦ ¦ 87 ¦ stingray ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
51.509¦ 40.028¦ ¦ 88 ¦ swan ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
50.226¦ 66.336¦ ¦ 89 ¦ termite ¦ 6 ¦НАСЕКОМЫЕ.....¦ 6 ¦НАСЕКОМЫЕ.....¦
57.880¦ 53.753¦ ¦ 90 ¦ toad ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 5 ¦ЗЕМНОВОДНЫЕ...¦
56.315¦ 55.604¦ ¦ 91 ¦ tortoise ¦ 5 ¦ЗЕМНОВОДНЫЕ...¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦
0.892¦ 15.775¦ ¦ 92 ¦ tuatara ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦ 3 ¦ПРЕСМЫКАЮЩИЕСЯ¦
20.568¦ 22.593¦ ¦ 93 ¦ tuna ¦ 4 ¦РЫБЫ..........¦ 4 ¦РЫБЫ..........¦
57.215¦ 71.018¦ ¦ 94 ¦ vampire ¦ 2 ¦ПТИЦЫ.........¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
29.712¦ 33.413¦ ¦ 95 ¦ vole ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
41.787¦ 52.991¦ ¦ 96 ¦ vulture ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
49.581¦ 73.319¦ ¦ 97 ¦ wallaby ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
35.494¦ 57.713¦ ¦ 98 ¦ wasp ¦ 6 ¦НАСЕКОМЫЕ.....¦ 6 ¦НАСЕКОМЫЕ.....¦
80.325¦ 60.030¦ ¦ 99 ¦ wolf ¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦ 1 ¦МЛЕКОПИТАЮЩИЕ.¦
46.057¦ 71.045¦ ¦ 100 ¦ worm ¦ 4 ¦РЫБЫ..........¦ 7 ¦МНОГОНОГИЕ....¦
32.953¦ 16.992¦ ¦ 101 ¦ wren ¦ 2 ¦ПТИЦЫ.........¦ 2 ¦ПТИЦЫ.........¦
72.585¦ 82.063¦ ========================================================================== Низкая достоверность идентификации класса многоногих,
по-видимому, обусловлена тем, что в этот класс включены представители нескольких
различных видов. Если их разделить на разные классы, то адекватность модели
возрастет. Аналогичное предположение можно высказать по классу, который мы
условно назвали "Пресмыкающиеся". Возможно, автор задачи разрабатывал
ее с определенной долей иронии. Вместе с тем это никак не отражается на методике,
предлагаемой в данной статье. Что касается класса "Млекопитающие", то, по-видимому,
необходимо включить в модель дополнительные атрибуты, характерные именно
для этого класса. Это следует из анализа результатов идентификации летучей
мыши и дельфина (рисунки 13 и 14). Летучая мышь отнесена к птицам, а дельфин
– к рыбам, т.к. по совокупности использованных в модели атрибутов
они оказались наиболее похожими на обобщенные образы именно этих классов.
Это подтверждают информационные портреты классов "Vampir" и "Dolphin",
приведенные на рисунках 15 и 16. Вместе с тем необходимо обратить внимание
на то, что в обоих случаях на втором месте по уровню сходства стоит правильный
класс "Млекопитающие".
 |

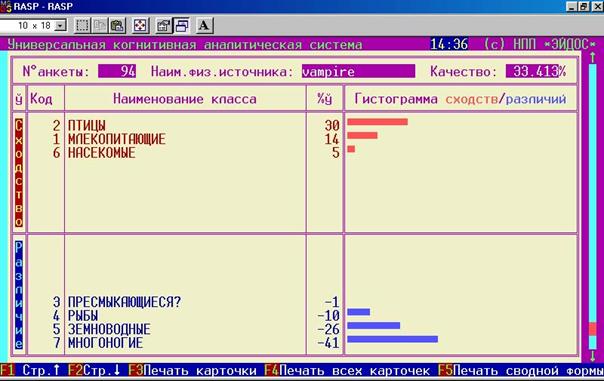

| Рисунок 14.
Результаты идентификации летучей мыши |
 |

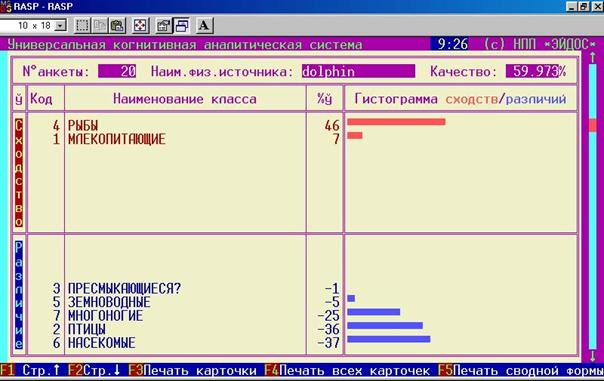

| Рисунок 15.
Результаты идентификации дельфина |
 |

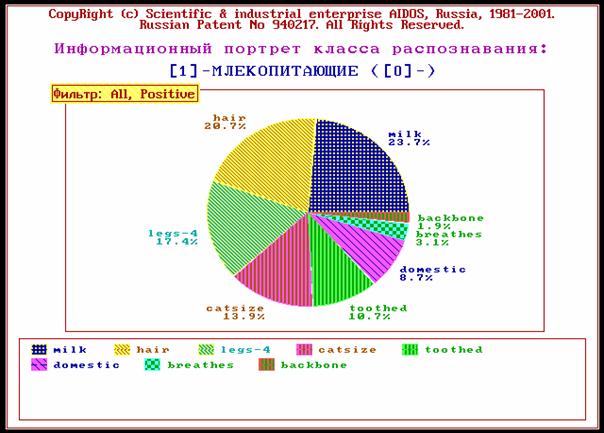

| Рисунок 16.
Информационный портрет класса: "Млекопитающие" |
 |

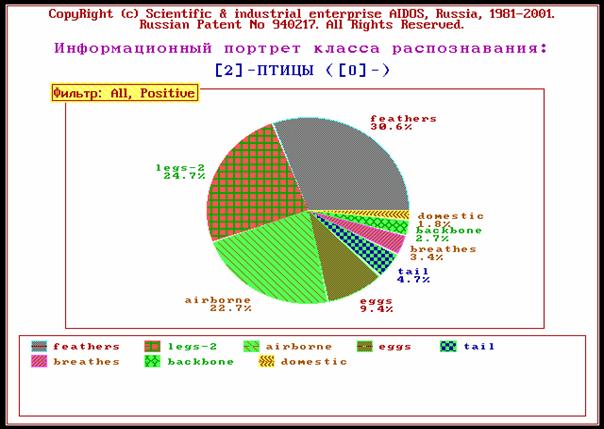

| Рисунок 17.
Информационный портрет класса: "Птицы" |
Анализ семантической информационной модели Так как модель показала достаточно высокую степень адекватности,
то исследование модели может корректным образом в определенных отношениях
заменить изучение реального объекта (предметной области). В задачи данной
статьи не входит освещение всех возможностей анализа модели, т.к. они подробно
освещены в монографии [2]. Поэтому здесь мы ограничимся
описанием лишь некоторых возможностей. Результаты кластерно-конструктивного анализа классов представлены
в графической форме семантической сети (рисунок 18).
 |
| Рисунок 18.
Семантическая сеть классов |
Из этого рисунка видно, что млекопитающие в используемой
системе признаков в наибольшей степени отличаются от рыб (конструкт: "Млекопитающие
– рыбы", коды 1 и 4), а земноводные очень похожи на пресмыкающихся
(кластер: коды 3 и 5). Внутренняя структура любой линии на рисунке 18 может
быть расшифрована и представлена в виде когнитивной диаграммы, одна из которых
(в качестве примера) показана на рисунке 19:
 |

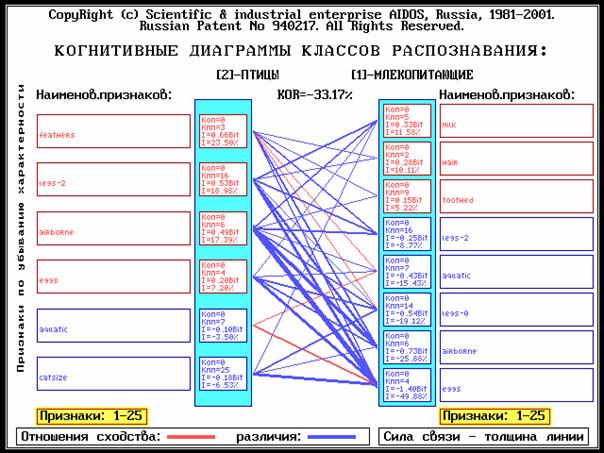

Рисунок 19.
Расшифровка вклада атрибутов
в сходство-различие классов: "Млекопитающие" и "Птицы" |
Результаты кластерно-конструктивного анализа атрибутов
приведены в графической форме семантической сети на рисунке 20:
 |
| Рисунок 20.
Семантическая сеть атрибутов |
Из рисунка 20 видно, что атрибуты "Milk – eggs" (коды
5 и 4) образуют конструкт, как и, например, "наличие шерсти и отсутствие
ног" (коды 2 и 14). Заключение Таким образом, можно сделать вывод о том, что приведенная
в статье методика обеспечивает решение поставленной задачи, т.е. оценку качества
математических моделей систем искусственного интеллекта путем использования
баз данных репозитария UCI. Аналогичный подход может быть эффективен и в случае использования
других источников исходных данных (не UCI), а также других систем искусственного
интеллекта (не системы "Эйдос"). Репозитарий UCI, семантическая
информационная модель и реализующая ее универсальная когнитивная аналитическая
система "Эйдос" рассмотрены в статье в качестве примеров для демонстрации
основных элементов предлагаемой типовой методики. В случае необходимости
данная методика может быть развита или адаптирована для других случаев. Список литературы 1. Lutsenko E.V. Conceptual
principles of the sistem (emergent) information theory & its application
for the cognitive modelling of the active objects (entities) //2002 IEEE
International Conference on Artificial Intelligence System (ICAIS 2002).–Computer
society, IEEE, Los Alamos, California, Washington-Brussels-Tokyo, p.268–269. 2. Луценко Е.В. Автоматизированный
системно-когнитивный анализ в управлении активными объектами (системная теория
информации и ее применение в исследовании экономических, социально-психологических,
технологических и организационно-технических систем): Монография (научное
издание). –Краснодар: КубГАУ. 2002. –605 с.
|
English
Журнал
Версия для печати
Файл в формате pdf
